产品列表

自动送料裁断机

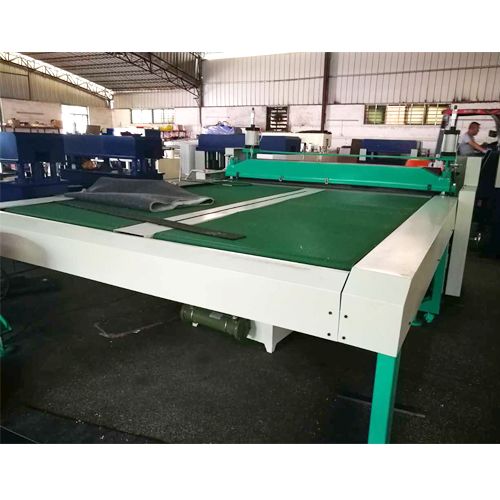

产品:自动送料裁断机


【描述】

自动送料裁断机又名裁断机

【注意事项】

1,裁断机新机启用后一年内需更换液压油;

2,定期清洗油箱;

3,三个月清洗一次过滤器,并检查过滤器是否完好;

4,每周检查润滑系统是否正常;

5,刀模应置于裁切区域中间位置;

6,试切时首先将深度调节钮归零然后慢慢加压;


【机器特点及配置】

(1)双油缸,精密四柱自动平衡连杆机构,使裁断区域内裁切深度均匀;

(2)压力稳定在裁环保材料时不会有裁不断或边缘毛边现象;

(3)快速下降,二次缓冲加压系统,确保不伤刀;

(4)机器噪音小,安全平稳,操作简单,压力稳定; 双手同时启动冲裁作业,设有紧急刹车装置,安全高效;

(5)能对裁钢板可杜绝裁断板粉末粘在成品上的现象;


【用途】

自动送料裁断机适用于用成型刀模对无纺布、海绵、牛津布、地毯、皮革、橡胶、布料、电子屏蔽、背光模组、保护膜、绝缘材料、胶带,以及其他非金属材料进行冲裁作业。


【可选配置】

1,安全红外线电眼;

2,可调式气动夹刀装置;

3,机械挡死装置;

4,安全带紧急切断电源护栏;

5,十字红外线定位装置;

裁断机概述

    裁断机是一些轻工行业不可缺少的设备。传统观念,裁断机是借助于机器运动的作用力加压于刀模,对材料进行切割加工的机器。近代的裁断机发生了一些变化,开始将高压水束、超声波等先进技术用于皮革冲切技术中,但人们仍然将这些设备归纳在裁断机类的设备中。

  自动化程度高的裁断设备有:由电脑控制的动头式裁断机、激光裁断机(振荡刀具)、高压水束切割机和电脑裁断机等。另外,意大利和英国USM公司生产一种投影裁断机,这种设备的下料台上设有振荡型刀具及目视观察装置,用于对皮革进行轮廓扫描,或在皮革上进行投影以引导裁断工安排下料样板在皮革上的套排。



  目前在中国市场上有各种型号由国内外不同厂家生产的裁断机,现根据其产品性能,我们建议您从以下几个方面进行对比选择:



  一、根据它们的传动方式、结构和用途分类如下:



  1、按照传动形式分:



  A、机械传动裁断机:是比较老型的机器。



  B、液压传动裁断机:是现代比较通用的裁断机。



  C、全自动滚压式裁断机:用三文治的方法进行加工整张皮料或者纺织品等。



  D、电脑控制水束裁断机:是现代比较先进的裁断机,无须使用刀模,根据输入程序进行裁断。冲切源为高压水束发生器。



  E、电脑控制超声波裁断机:控制形式与水束裁断机相似,冲切源为超声波发生器。



  2.按照结构方式分:



  A、摇臂式裁断机:冲切部件为可以摆动的摇臂,适合于天然材料的冲切



  B、龙门式裁断机:冲切部件为可以沿着横梁左右移动的冲切头,刀模可以固定在冲切头上,也可以放在被加工物上。大型、电脑控制的龙门裁断机冲头上安装着可以旋转的刀模架,可以根据程序排版,选择相应的刀具;当然相应需配备自动送料机构。



  C、平板式裁断机:它与龙门式裁断机的区别在于横梁直接进行冲切,没有可以移动的冲切头。平板裁断机又分为:横梁固定或横梁可前后移动及工作台滑板可前后移动的两大类。



  D、四柱式精密裁断机:双油缸,四立柱自动平衡连杆结构,



  3、按照加工部件用途分:



  A、专用裁断机:适合于泡罩加工的吸塑裁断机。



  B、卧式裁断机:适合于加工轮胎材料。



  二.机械传动裁断机:



  一般机械传动的裁断机速度较快,运转稳定(调整好后,冲程下限不会发生变化),冲切力较大;其最大的缺点是噪音较大。所以自60年代以来逐步为液压传动的裁断机所代替。



  三、液压传动裁断机:



  判断液压裁断机功能的主要依据是:冲切力大小和冲切速度。冲切力很大,但冲切速度很低,或者冲切速度很高,但冲切力很小的机器,都不能顺利地完成冲切任务。



  对于机械传动的裁断机一般冲切速度都较高,约为250次/分;其冲切速度是变值,平均冲切速度为:200毫米/秒。液压裁断机的冲切速度一般为:大于75毫米/秒。



  机械传动的裁断机和液压传动的裁断机不同点,主要由两种传动的不同的特性所决定的:机械传动是刚性传动,而液压传动确有一定的柔性。



  液压裁断机的特点是:当冲切头通过刀模作用于被加工物的瞬时,作用油缸内的压力并未达到额定压力,压力将随着接触(切入工作物)的时间增加而增加,直到电磁换向阀接收到信号,换向阀换向,冲切头开始复位;这时油缸内的压力由于受到进入油缸的压力油时间的限制,可能并未达到设定的额定压力值;也就是说,系统压力未达到设计值,冲切就已经完成。



  四、裁断机使用现状:



  1.机械传动的裁断机,虽然还有厂家在继续生产,一些小型、个体厂商仍在使用,但这种形式的裁断机势必将被淘汰。



  2.液压传动的裁断机,现在仍然处于主流地位。在液压裁断机中,大量被采用的是吨位在14-18吨的摇臂式裁断机。平板式和龙门裁断机多数用于比较大型的生产厂家,更适合于对人造材料的冲切。



  3.全自动裁断机在我国已经开始使用,由于制造业工业现代化程度的提高,在不久的将来可能会有一定的市场。但在近期,它将不可能替代液压裁断机。

50吨手袋自动送料裁断机安装操作说明:

一、机器安装

  1. 将机器水平固定在平整的水泥地面上,检查机器各部分零件是否完好牢固,线路是否畅通有效。

  2. 清除上压板和工作台面上的污渍杂物。

  3. 往油箱注入68#或46#抗磨液压油,油面不得少于滤油网上方25mm.

  4. 接入380V三相电源,按下油泵起动按钮,调整并保持电机转向与箭头方向一致。

二、操作说明

  1. 首先将裁断深度控制器(微调旋钮)左旋为零。

  2. 打开电源开关,按下油泵起动按钮,空载运转两分钟,观察系统是否正常。

  3. 将推拉板,胶板,工件,刀模按先后顺序叠放在工作台中部。

  4. 对刀模(刀模设定)。

  ①.松开对刀手柄,自然落底并锁紧。

  ②.开关右旋,准备试裁。

  ③.双击绿色按钮,进行试裁,冲裁深浅由微调控制。

  ④.微调:转动微调按钮,左旋减浅,右旋加深。

  ⑤.行程调节:旋转上升高度控制器,右旋行程增加,左旋行程减少了,行程可在50-200mm(或50-250mm)范围内自由调节,正常生产时以上压距离刀模顶部50mm左右行程为宜。

  特别注意:每次更换刀模,工件或垫板时,须重新对刀设定行程,否则,会损坏刀模和垫板。

  安全事项:

  ①、为确保安全,作业时严禁将手及身体其它部位伸进冲裁区域内,维修保养前必须关闭电源,并在冲裁区垫入木块或其它硬物,以防止泄压后上压板失控,造成意外人身伤害。

  ②、特殊情况下,需要上压板立即回升时,可按复位按钮即可,停止时,按下电源刹车按钮(红色按钮),整机系统立即停止运作。

  ③、操作时必须双手击上压板上的两个按钮,不得随意改单手,或脚踏操作。

  保养:经常保持机内的清洁,滤油网每月清洗一次,液压油每年换一次,工作前应注意检查机内的油位,当低于规定的液面时应补充与机内同一牌号的液压油,不得混合使用。裁料时,应把工件放在工作区的中央,以使机床各处受力均匀,从面延长机床的使用年限。
